Vörukynning:

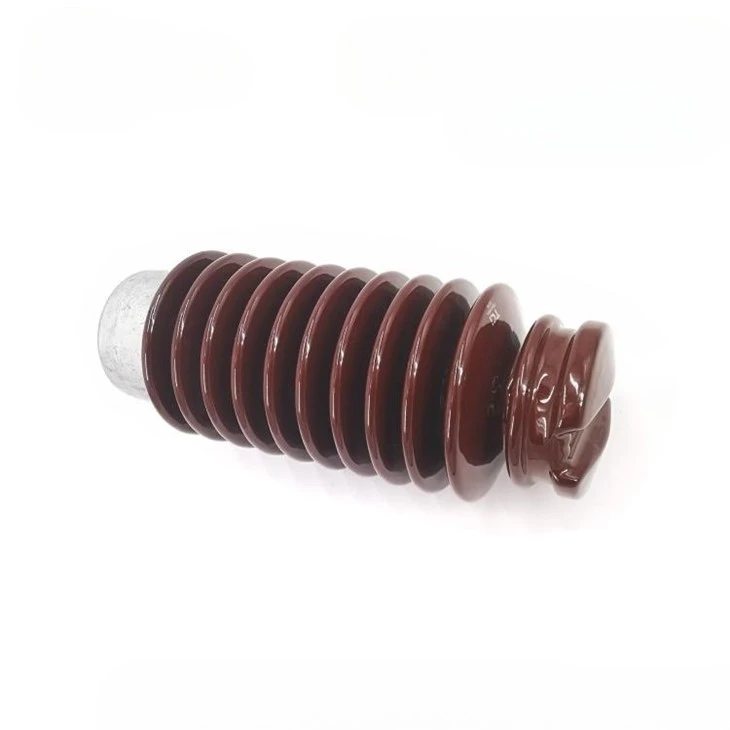

Línustólpaeinangrunarefni er einangrunarefni með almennt súlulaga lögun, með búnaði til beinna og stífra uppsetningar. Með útskiptanlegum eiginleika með pinna einangrunarefni og einangrunarefni eru aðallega notuð til að einangra og styðja leiðara. Við framleiðum einangrunarefni í samræmi við staðla IEC60383, ANSI, BS auk sérkröfu viðskiptavina. ANSI flokkur
GERÐ 57-1,57-2,57-3,57-4,57-5,57-6, 57-11,57-12,57-13,57-14,57-15,57-16,57-21,57-22,57-23,57-24,57-25,57-26,57-31,57-32, 57-33,57-34,-
Tafla fyrir færibreytur vöru:
Staðlaðar upplýsingar
|
Köttur. Nei. |
0301 020 |
0301 025 |
0301 035 |
0301 045 |
0301 055 |
0301 066 |
0301 088 |
||
|
Venjuleg línuspenna/kV |
20 |
25 |
35 |
45 |
55 |
66 |
88 |
||
|
ANSI flokkur |
_ |
57-1 |
57-2 |
57-3 |
57-4 |
57-5 |
57-6 |
||
|
Tilnefning háls |
F |
F |
F |
F |
N |
N |
N |
||
|
Hæð" A"/in(mm) |
7-1/2 (191) |
8-3/4 (222) |
12 (305) |
14-1/2 (369) |
17 (432) |
20 (508) |
23 (584) |
||
|
Þvermál "B"/in(mm) |
5-1/2 (140) |
5-3/4 (146) |
5-3/4 (146) |
6 (512) |
7 (178) |
7 (178) |
7-5/16(185) |
||
|
Þvermál "C" /in(mm) |
3-3/4 (95) |
4 (102) |
4 (102) |
4-1/2 (114) |
5 (127) |
5 (127) |
5-1/2 (140) |
||
|
Þráður "D" /in(mm) |
3/4-10 UNC |
3/4-10 UNC |
3/4-10 UNC |
3/4-10 UNC |
3/4-10 UNC |
3/4-10 UNC |
7/8-9UNC |
||
|
Min. lekafjarlægð/in(mm) |
11 (280) |
14 (356) |
22 (559) |
29 (737) |
40 (1015) |
45 (1145) |
53 (1345) |
||
|
Fjarlægð þurrboga/in(mm) |
5-3/4 (146) |
6-1/2 (165) |
9-1/2 (241) |
12-1/4 (311) |
14-1/2 (368) |
17-1/4 (438) |
19-1/4(489) |
||
|
Framburðarstyrkur/lb(kN) |
2000 (9) |
2800 (12.5) |
2800 (12.5) |
2800 (12.5) |
2800 (12.5) |
2800 (12.5) |
2800 (12.5) |
||
|
Meðaltalsspenna |
Lágt Tíðni |
Þurrt/kV |
80 |
80 |
110 |
125 |
150 |
175 |
200 |
|
Blautt/kV |
55 |
60 |
85 |
100 |
125 |
150 |
170 |
||
|
Gagnrýnin Hvati |
Pos. /kV |
105 |
130 |
180 |
210 |
255 |
290 |
330 |
|
|
Nei. /kV |
130 |
155 |
205 |
260 |
340 |
380 |
425 |
||
|
Þola spennu |
Lágt tíðni |
Þurrt/kV |
60 |
60 |
90 |
100 |
120 |
140 |
160 |
|
Blautt/kV |
40 |
45 |
65 |
80 |
100 |
120 |
135 |
||
|
Hvati/kV |
85 |
110 |
150 |
170 |
200 |
235 |
250 |
||
|
Útvarp hafa áhrif á spennugögn |
Prófspenna/kV |
15 |
15 |
22 |
30 |
44 |
44 |
44 |
|
|
Hámark RIV við 1.000 kHz/uV |
50 |
100 |
100 |
200 |
200 |
200 |
200 |
||
|
Nettóþyngd/lb(kg) |
8.5 (3.9) |
11 (5) |
17 (7.7) |
22 (10) |
36 (16) |
46 (21) |
51 (23) |
||
