Notkun:
Stífur einangrunarefni, hentugur fyrir dreifilínur til að einangra og styðja leiðara. Toppurinn getur verið með hálf-hljóðleiðara/hljóðvarpsgljáa eða án hálf-hljóðleiðara/hljóðvarpsgljáa. Viðeigandi spenna er minni en 46kV og styrkur er yfirleitt minni en 13kN.
Litur: Brúnn, ljósgrár eða eftir teikningum
Gildandi staðall:
ANSI, IEC, BS
Tengd festingartegund:
Pinnaeinangrunarbúnaðurinn er með sinkfjóluþræði sem venjulega er settur saman með stálhaussnældu á meðan postulínsþráður er venjulega settur saman með blýhaussnældu.
Einangrunarspenna postulínspinna:
11kv eða 12kv pinna einangrari, 15kv pinna einangrari, 22kv eða 24kv pinna einangrari, 33kv eða 36kv pinna einangrari.
Tegundarnúmer postulínspinnaeinangrunar:
ANSI 55-1, ANSI 55-2, ANSI 55-3, ANSI 55-4, ANSI 55-5, ANSI 55-6, samkvæmt ANSI C 29.5
ANSI 56-1, ANSI 56-2, ANSI 56-3, ANSI 56-4, ANSI 56-5 samkvæmt ANSI C 29.6
P-11-Y, P-15-Y, P-22-Y, P-33-Y postulíns keramik einangrunarefni samkvæmt IEC 60383 og BS 137
Staðlaðar upplýsingar
|
Köttur. Nei. |
0401556 |
0401557 |
||||
|

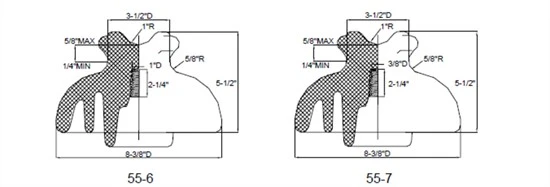

ANSI flokkur |
55-6 |
55-7 |
||||
|
Hálsmerking í samræmi við ANSI C29.5 |
J |
J |
||||
|
Spennaeinkunn (USPractice) /KV |
13.2 |
13.2 |
||||
|
Lekafjarlægð/in (mm) |
15(381) |
15(381) |
||||
|
Fjarlægð þurrboga/inn (mm) |
8(203) |
8(203) |
||||
|
Lágmarks pinnahæð/meðaltal/lb (kN) |
7-1/2(190) |
7-1/2(190) |
||||
|
Meðalflasspenna |
Lág-tíðni |
Þurrt/kV |
100 |
100 |
||
|
Blautt/kV |
50 |
50 |
||||
|
Mikilvægur-hvati |
Jákvæð/kV |
150 |
150 |
|||
|
Neikvætt/kV |
170 |
170 |
||||
|
Lágtíðni gataspenna/meðaltal/kV |
135 |
135 |
||||
|
Útvarp-Áhrif á spennudagsetningu |
Prófspenna til jarðar/kV |
22 |
22 |
|||
|
Hámark RIV kl 1.000 kHz/μV |
Útvarp leyst |
100 |
100 |
|||
|
Slétt |
8000 |
8000 |
||||
|
Nettóþyngd/lb |
8.5 |
8.5 |
||||
ATH:1.Yfirborð sem er húðað með hálf-leiðandi gleri eru talin áhrifarík lekaflötur og fjarlægðin yfir þá er innifalin í lekafjarlægðinni.
2.Hliðar-vírgrópin skal setja dorn með þvermál 1-1/8 tommu. Gróp efri vírsins skal setja dorn með þvermál 1-3/4 tommur.
