Vörukynning:

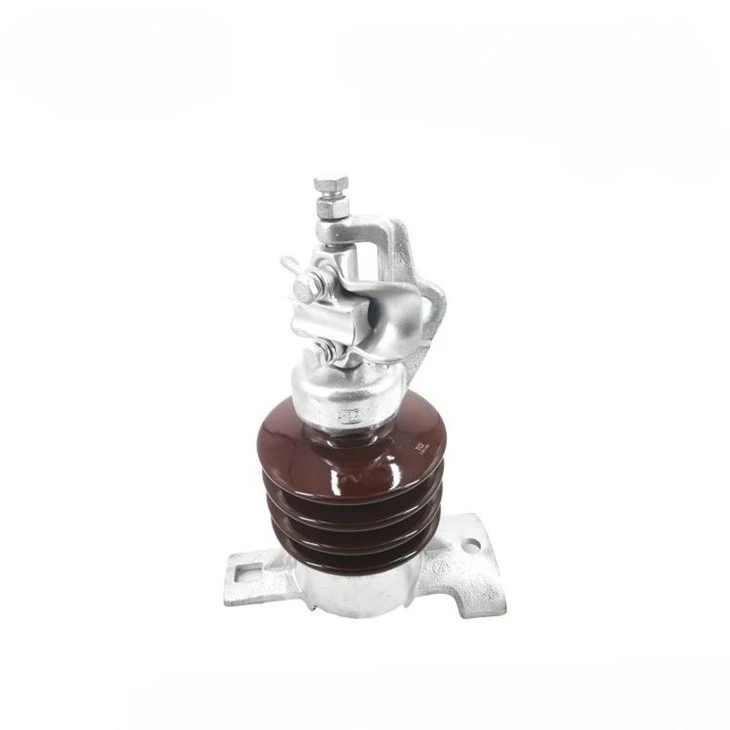

Sem einangrunar- og burðarleiðari í háspennuflutnings- og dreifilínu er pósteinangrunum skipt í postulínseinangrunarefni, postulínseinangrunarefni með þverarmum og fjöðrunareinangrunarefni með langa stöng o.s.frv. Þessi tegund af einangrunarefni er örugg og áreiðanleg í notkun, einföld í viðhaldi, langur líftími í gangi og lægri í verði.
Tafla fyrir færibreytur vöru:
|
Köttur. Nei. |
030102 0-02 |
030102 5-03 |
030103 5-03 |
030104 5-03 |
030105 5-03 |
030106 6-03 |
030108 8-03 |
||
|
Venjuleg línuspenna/kV |
20 |
25 |
35 |
45 |
55 |
66 |
88 |
||
|
ANSI flokkur |
- |
57-31 |
57-32 |
57-33 |
57-34 |
57-35 |
57-36 |
||
|
Hæð" A"/in(mm) |
10-3/8 (264) |
11-3/4 (298) |
14-7/8 (378) |
17-5/8 (448) |
19-3/4 (502) |
22-3/8 (568) |
25 (635) |
||
|
Þvermál "B"/in(mm) |
5-1/2 (140) |
5-3/4 (146) |
6 (152) |
6 (152) |
6-3/4 (172) |
6-3/4 (172) |
7-1/4 (185) |
||
|
Lengd "C" /in(mm) |
10 (254) |
10 (254) |
10 (254) |
10 (254) |
10 (254) |
12 (305) |
12 (305) |
||
|
Lengd "D" /in(mm) |
12 (305) |
12 (305) |
12 (305) |
12 (305) |
12 (305) |
14 (356) |
14 (356 |
||
|
Raufgat "E"/in(mm) |
7/8x1-1/ 8 (22x29) |
7/8x1-1/ 8 (22x29) |
7/8x1-1/ 8 (22x29) |
7/8x1-1/ 8 (22x29) |
7/8x1-15 /16 (22x24) |
7/8x1-3/ 16 (22x30) |
7/8x1-1/ 8 (22x29) |
||
|
Min. lekafjarlægð/in(mm) |
10 (254) |
14 (356) |
22 (559) |
29 (737) |
40 (1015) |
45 (1145) |
53 (1345) |
||
|
Fjarlægð þurrboga/in(mm) |
5 (127) |
6-1/2 (165) |
9-1/2 (241) |
12-1/4 (311) |
14-1/2 (368) |
17-1/4 (438) |
19-1/4 (489) |
||
|
Framburðarstyrkur/lb(kN) |
2800 (12.5) |
2800 (12.5) |
2800 (12.5) |
2800 (12.5) |
2800 (12.5) |
2800 (12.5) |
2800 (12.5) |
||
|
Meðaltalsspenna |
Lágt Tíðni |
Þurrt/kV |
70 |
80 |
110 |
125 |
150 |
175 |
200 |
|
Blautt/kV |
65 |
70 |
100 |
115 |
135 |
160 |
180 |
||
|
Gagnrýnin Hvati |
Pos. /kV |
100 |
130 |
180 |
210 |
255 |
290 |
330 |
|
|
Nei. /kV |
125 |
155 |
205 |
260 |
340 |
380 |
425 |
||
|
Þola spennu |
Lágt tíðni |
Þurrt/kV |
55 |
60 |
90 |
100 |
120 |
140 |
160 |
|
Blautt/kV |
50 |
55 |
80 |
90 |
110 |
130 |
145 |
||
|
Hvati/kV |
80 |
110 |
150 |
170 |
200 |
235 |
250 |
||
|
Útvarp hafa áhrif á spennugögn |
Prófspenna/kV |
15 |
15 |
22 |
30 |
44 |
44 |
44 |
|
|
Hámark RIV kl 1.000 kHz/uV |
50 |
100 |
100 |
200 |
200 |
200 |
200 |
||
|
Nettóþyngd/lb(kg) |
18 (8.2) |
20 (9.1) |
26 (11.8) |
32 (14.6) |
42 (19.1) |
54 (24.5) |
61 (27.7) |
||
